電動機の取付け箇所
- 単芯のアース線の一端を電動機の端子箱に真鍮ボルトで取付けます
電気操作盤の取付け箇所
- 単芯のアース線のもう一端を電気操作盤のアース端子にボルトで取付けます。電気操作盤から接地をしてください
アース線の太さは、単芯14スケアミリメートルです。

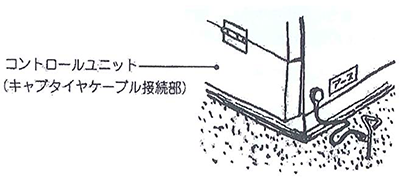

※アース線を一次測キャブタイヤケーブル及び発動発電機のキャブタイヤケーブル接続口側に設置すると頻繁に漏電遮断器が作動する場合があります。その時にはキャブタイヤケーブル被覆の状態及び絶縁抵抗に異常がないことを確認してからアース線を反対側に設置しなおしてください。
