バイブロハンマ打ち込み杭について、その支持力特性を明らかにするため静的載荷試験を実施しました。
試験諸元と試験結果、及び試験状況は以下のとおりです。
試験結果は、現在鋭意解析中です。
試験諸元と試験結果
鋼管杭(SKK490) |
バイブロハンマ |
支持層の平均N値 |
杭頭杭極限支持力Po10(kN) |
|||||
---|---|---|---|---|---|---|---|---|
直径(mm) |
杭長(m) |
根入れ長(m) |
型 式 |
起振力(kN) |
振動周波数(Hz) |
|||
試験杭A |
1000 |
15.0 |
14.3 |
ZERO- 200ⅡMR |
1,123 |
13.3 |
46.3 |
5,503 |
試験杭B |
500 |
14.0 |
13.3 |
SR-60 |
767 |
45 |
29 |
2,167 |
試験杭C |
500 |
14.0 |
13.3 |
HV |
929 |
28 |
38 |
2,002 |
※)地盤条件:砂~砂れき地盤
![180510-1.jpg](http://www.vibrohammer.jp/info/2d712e21ca9ed0bbbc0162cbd6fe98cdbfc07fb5.jpg)

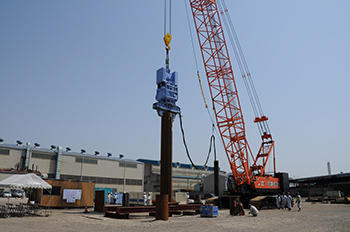

杭打設状況(試験杭A)
![180510-2.jpg](http://www.vibrohammer.jp/info/bf936c4bb1aa2047bd95a23cf2a5237de3b48edb.jpg)

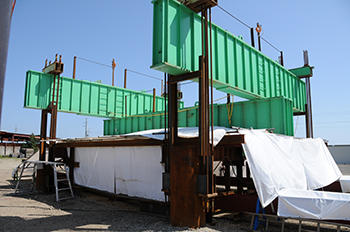

載 荷 桁
![180510-3.jpg](http://www.vibrohammer.jp/info/b8d38e8b820c9d388703c636ba68817d8692f8f6.jpg)

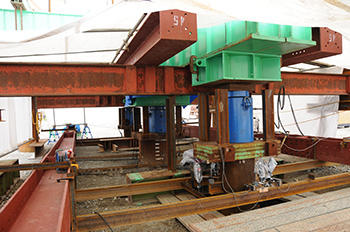

載荷状況(手前の杭(試験杭B)を載荷中)
![180510-4.jpg](http://www.vibrohammer.jp/info/96926f6284598f51af07187999a811c5d3ff9153.jpg)

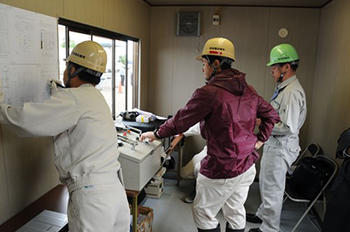

計測状況
